iCS-14型电子皮带秤

ICS-14型电子皮带秤

　　一、适用范围

　　ICS—14型高精度电子皮带秤，安装在倾斜角度较小的皮带输送机上，采用全悬浮式称重桥架，该种形式的桥架，无支点和可移动件，该类电子皮带秤的长期稳定性和称重的高精度性是其它电子皮带秤都无与伦比的，产品主要适用于现场工艺要求高或需要进行贸易结算的行业现场。

　　二、电子皮带秤工作原理：

　　当物料通过电子皮带秤时，称重传感器检测到皮带上的物料重量转换成电压信号，送入称重显示仪表，测速传感器检测到皮带的速度信号，送入称重显示仪表；称重显示仪表把接收到的重量信号及速度信号进行处理，得到物料的累积重量及瞬时流量，并分别在称重仪表上将瞬时流量和累计重量显示出来。仪表也可同时输出正比于瞬时流量的模拟电流信号，传送给DCS系统进行处理，显示电子皮带秤的瞬时流量和累计量以及自动化管理。

　　三、主要技术参数                       四、工作条件和安装条件

　　标定精度：±0.25%                      环境温度：

　　秤量范围：0～8000t/h                     机械：-20℃～70℃

　　皮带宽度：500～2400mm                    仪表：-20℃～50℃

　　皮带速度：0～5m/s                        电源电压：220V（±10%、-15%）

　　皮带输送倾角：0～15°                              50HZ±2%

　　远传传输：1200m

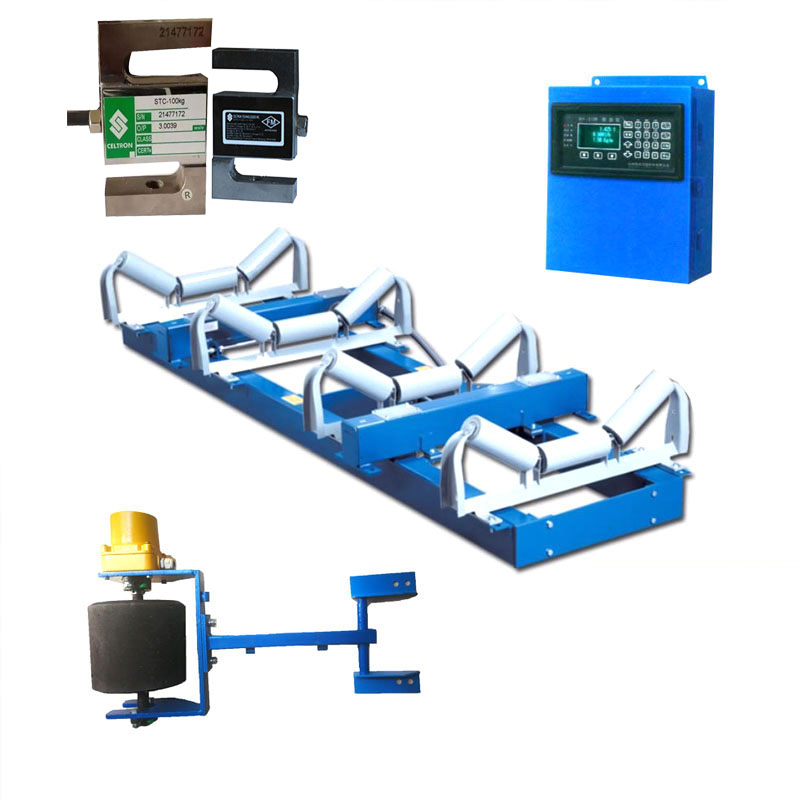

　　五、ICS-14型电子皮带秤组成：主要由称重桥架、称重传感器（4只）、速度传感器（1只）、称重显示仪（1台）、测速滚筒（1个）和全套安装附件组成。

　　【称重桥架】

　　1、全悬浮式结构，无耳轴支点和可移动件，维护量小；

　　2、单元组件结构，力传递环节少，安装简洁，方便；

　　3、独特的矩形杠杆，刚性好、无变形、零点稳定性好；

　　4、抗侧向力、抗水平分力、有效减少了皮带跑偏和

　　落料偏移对系统精度的影响；

　　5、四只称重传感器，受偏载影响小，平衡好，计量精度高；

　　6、称重区域广，四组拖辊使皮带对称重精度影响最小；

　　7、粉尘较大及有酸、碱、盐等腐蚀性的特种场合，秤架可以采用不锈钢制造或进行防腐处理。
