CLM-X 型自动循环链码标定装置

SY-CLM-X 型自动循环链码标定装置
一、适用范围
CLM-X 型自动循环链码是随皮带输送机循环运行的电子皮带秤动态标定链码，是一种模拟负荷标准器，可作为电子皮带秤和称重给料机的校验标定设备，广泛应用在电力、冶金、码头、建材、煤矿等使用电子皮带秤计量散状物料的场合。
二、产品型号及含义

三、工作原理

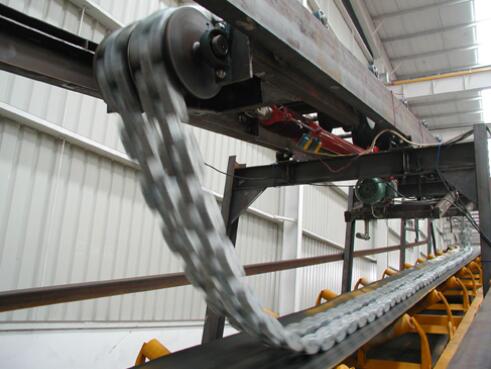

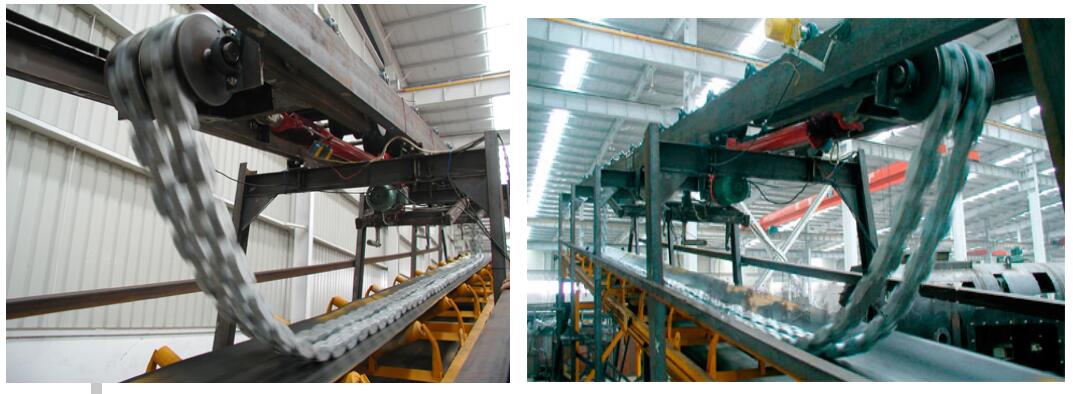

本设备位于电子皮带秤秤体处的输送机上方，本装置能在带式输送机空载运转中，自动平稳地落放在皮带秤体上方的皮带上，由带式输送机拖动通过皮带秤的称量段，闭环的循环链码圈经装置机械传动，由带式输送机的拖动实现周而复始的循环运转，满足模拟输送物料的状态以完成电子皮带秤准确度的动态校验。
四、系统构成及特点

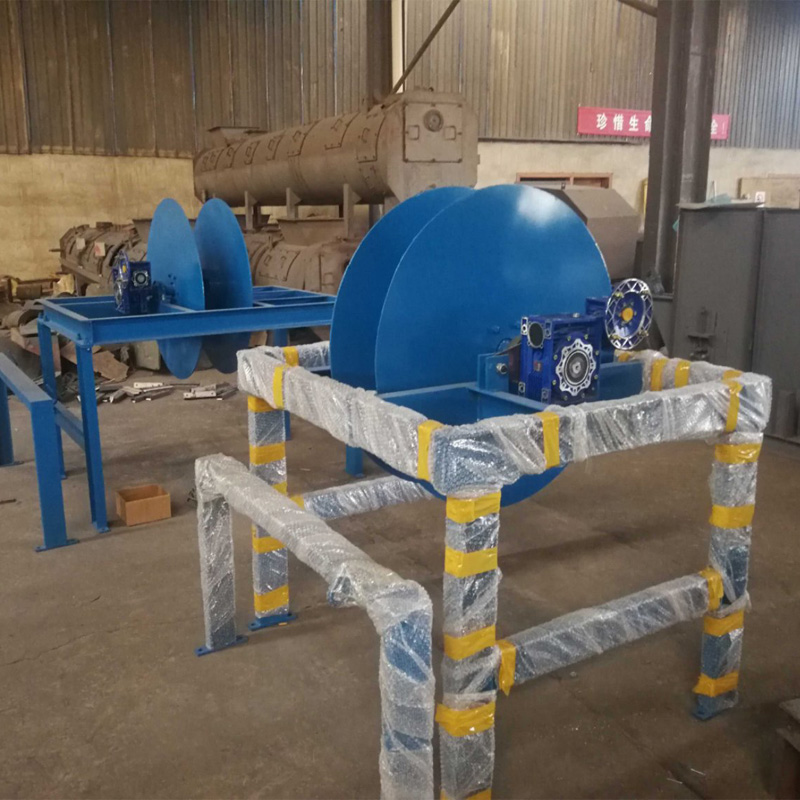

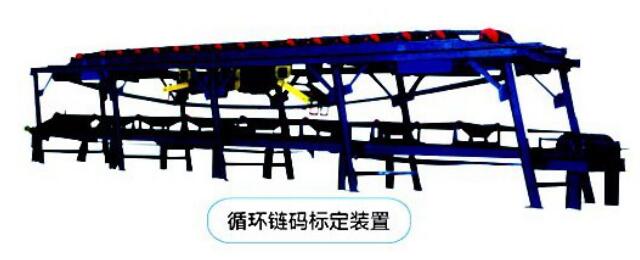

SY-CLM-X 自动循环链码标定装置由钢结构支架、导向轮、标准链码、拖辊、升降机构、移动小车、电气控制系统等组成。

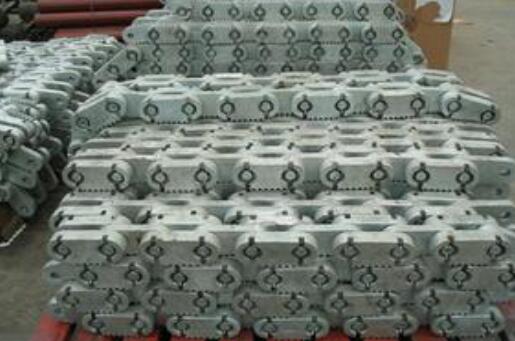

循环链码块
系统主要特点
◆ 链码随皮带同步运行，可近似模拟物料的输送特点，与实际运行状况的相似性，使得校验更直观可靠。
◆ 动态链码的收放或升降均由电控系统自动操作，根据用户需要，可设远方输出接点，供程控室远程校验。
◆ 校验过程中，校验仪表可显示标定值，并可将数据远传至集控室，以方便用户核校当前电子皮带秤计量的精度。
◆ 校验过程方便快捷，自动化程度高，省时省力，准确可靠。

五、工作环境
◆ 环境温度：-10--60℃,机械-35--60℃
◆ 电源：220VAC（+10%/-15%），50HZ（±2%）
        380VAC（+10%/-15%），50HZ（±2%）


六、主要技术参数：
