测力传感器 波纹管称重传感器

　　HBB称重传感器

　　称重传感器实际上是一种将质量信号转变为可测量的电信号输出的装置。用传感器应先要考虑传感器所处的实际工作环境，这点对正确选用称重传感器至关重要，它关系到传感器能否正常工作以及它的安全和使用寿命，乃至整个衡器的可靠性和安全性。在称重传感器主要技术指标的基本概念和评价方法上，新旧国标有质的差异。主要有S型、悬臂型、轮辐式、板环式、膜盒式、桥式、柱筒式等几种样式

　　S型称重传感器如图所示是传感器中常见的一种传感器,主要用于测固体间的拉力和压力，通用也人们也称之为拉压力传感器，因为它的外形像S形状，所以习惯上也称S型称重传感器，此传感器采用合金钢材质，胶密封防护处理，安装容易，使用方便，适用于吊秤，配料秤，机改秤等电子测力称重系统。

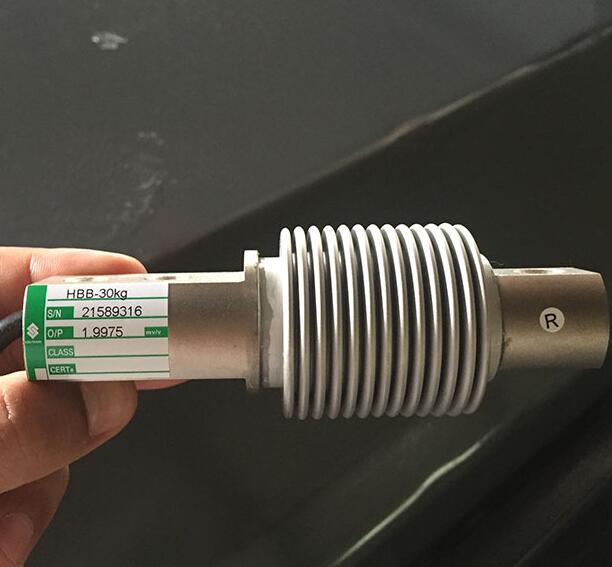

　　HBB称重传感器描述：

　　HBB系列是一种单端弯曲梁式称重传感器，主要用于低平面规模或小型箱灌，安装时需使用适当的安装附件，不易受周围影响，且负载能力强。

　　HBB系列称重传感器特点：

　　量程：10，20，50，100，200，250kg，500kg,750kg

　　密封型波纹管梁式称重传感器

　　不锈钢设计(带SS)

　　负载能力强

　　易于安装

　　应用:平台秤（多个传感器）,筒仓/漏斗/罐称重,包装机,计量/灌装,皮带秤,称重给煤机,给料机.

　　HBB系列称重传感器

　　应用领域料斗秤、皮带秤、配料系统、称重给煤机、称重给料机、螺旋秤。

　　工作温度范围　 -40 ～ +80℃

　　灵敏度 2.0/3.0±0.002mv/v

　　技术参数：

　　额定载荷 10,20,30,40,50,75,100,150,200,

　　9355K称重传感器

　　9355K称重传感器

　　250,300,500kg 绝缘电阻 ≥5000MΩ

　　安全过载 150%F.S

　　综合误差 ±0.02%F.S 极限过载 300%F.S

　　蠕变 ±0.02%F.S 推荐激励电压 10～12V(DC)

　　零点平衡 ±1%F.S激励电压 15V

　　零点温度影响 ±0.02%F.S/10℃ 密封等级 IP68

　　输出温度影响 ±0.02%F.S/10℃ 材质 合金钢/不锈钢

　　输入电阻 400±10Ω 电缆 线长：6～12m；直径：￠6mm

　　输出电阻 350±5Ω 输入+：红；输入-：黑；输出+：绿；输出-：白

　　尺寸：120-45-45（mm)
