ICS-17B皮带秤

适用范围
ICS-17B型电子皮带秤，动态累计误差小于±0.5％，适用于工业企业的称重过程控制，如检测生产量，控制产品的定量装载和监测库存等场合。为工厂自动控制和现代化管理提供重要的数据信息。 17B型秤架有一个杠杆与两组托辊，适用给料距离较短的皮带输送机或给煤机中。

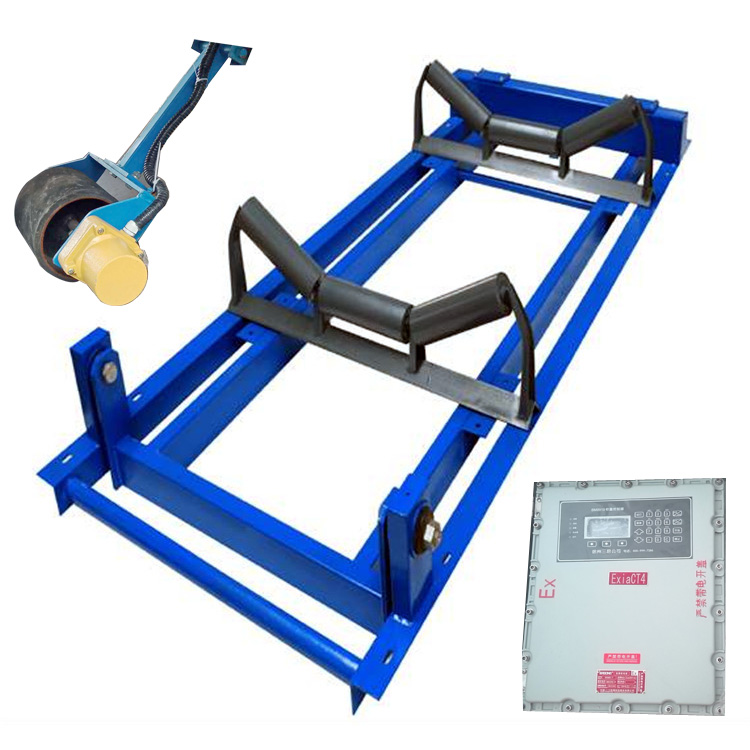

系统组成
HL-17B型电子皮带秤由四部分组成：
称重桥架1套
称重传感器2只
测速传感器及测速滚筒1只
称重显示器（称重控制器）1只
结构与特点
HL-17B型称重桥架在单杠杆上装有2组托辊，采用两只拉式传感器中间支承，外侧支承采用无磨擦耳轴支点。有效克服偏载对精度的影响，这种封闭装置可以防震、防潮、防腐及防止物料堆积，因而在恶劣的环境中不发生使用刀口装置和轴承装置带来的问题。称重桥架的主梁采用矩形钢管，这使整个称重桥架具有足够刚性、较小的自重、外表积灰面积达到最低。为了保证整个系统的稳定性，高精度电阻应变片式传感器安装于受拉部位，以减少非线性误差。
结构简单，安装简捷方便，力传递环节少；
独特的矩形杠杆，刚性好，无形变；
无磨擦橡胶耳轴支承，防腐蚀、防潮、抗振动；
抗侧向、水平分力，减少对系统精度影响；
17B型秤架有一个杠杆与2组托辊，适用给料距离较短的皮带输送机或给煤机中。


主要技术参数
称量范围： 1～4000t/h
皮带宽度： 300～2000mm
皮带速度：  0.05～4m/s
系统精度：  ±0.25%
远传传输： 1000m
称重区标准长度： 2400mm（可根据托辊间距改变）
皮带输送机倾角：≤18°
工作条件和安装条件
机械：－30～50℃
仪表：－15～40℃
电源: 220V

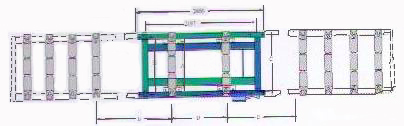

外型尺寸和安装尺寸


一、皮带秤结构特征
  1、结构简单力、传递环节少、安装简捷方便；
  2、独特的矩形杠杆、刚性好、无变形 ；
  3、无摩擦橡胶耳轴支承、防腐蚀、防潮、抗振动；
  4、抗侧向力抗、水平分力、有效的减少了皮带跑偏和落料偏移对系统精度的影响
  5、两只称重传感器受偏载影想小，平稳，精度高；
  6、17A型称重区域广，四组拖辊使皮带对称重影响最小；
  7、17B型双拖辊，称重区为17A的1/2，适用于给料距离较短的皮带输送机。

二、皮带秤主要技术参数


三、皮带秤外型尺寸和安装尺寸


HL-201/2001/2105/3011称重仪表

测速传感器                                     称重传感器
